富士通FMV-650NU7C/L笔记本BIOS维修一例

    一台原装富士通电脑，型号为fmv-650nu7c/l，用户为了安装联想的正版XP，对BIOS进行了修改，结果再次开机，屏幕没有任何显示。

对于故障的判断，则很明显，就是由于修改不当，导致BIOS损坏的，打开机箱，重新对BIOS芯片编程即可。问题是笔记本电脑打开很麻烦，因此，主要工作就是打开机器，找到BIOS芯片；由于笔记本电脑的BIOS芯片都是焊在主板上的，因此，还要把芯片吹焊下来，用编程器写好，然后再焊回。

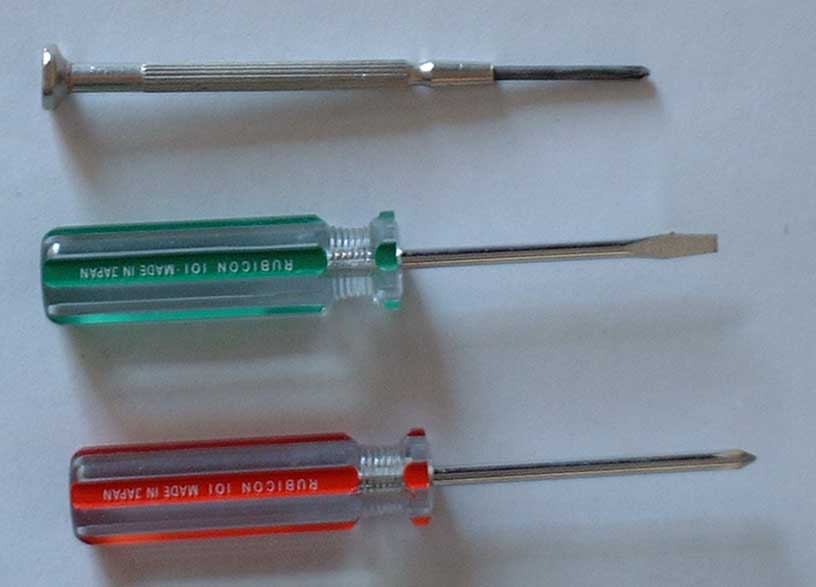

打开笔记本电脑，必须要有顺手的工具。从工具市场找了一圈，最后看好这个小日本的螺丝刀，商家承诺使用10年不坏，对比一下国产的工具，一看样子就不如这个，更不敢说螺丝刀的钢火了，只好就是它了。使用了一下，果然厉害，把螺丝都拧花了，看看它一点事也没有。

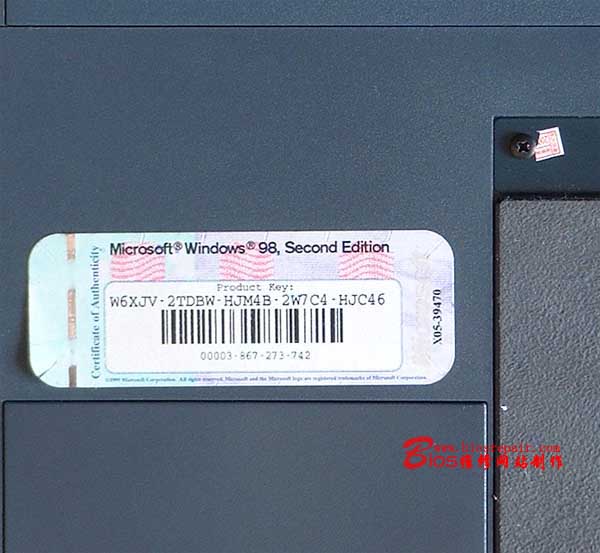

机器后面的标签，原装正版的W98，呵呵

打开机器很麻烦，具体这里不说了，主要步骤是：
1、把硬盘、电池、光驱、软驱拆下来。
2、把本本后面相关的螺丝取下。
3、从正面松开屏幕的螺丝，松开屏幕周围的盖板，为取下键盘和掌托做准备。
4、向上拉一下键盘，会看到掌托那里一个固定螺丝，取下这个螺丝，掌托就能取下来，然后是键盘。
5、拆下屏幕。
6、松开主板各处的螺丝，把主板取下来。从主板上找到BIOS芯片的位置，果然是焊在主板上的，BIOS芯片是扁平的TSOP封装，型号是AMD的AM29F400TC。

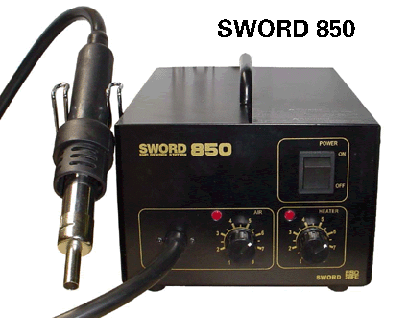

BIOS芯片要取下来，最好用的工具当然是拆焊台了。我用的是三剑850热风拆焊台，即使是新手，也能很轻松地把芯片取下。
由于是笔记本主板，BIOS芯片周围的小元件特别多，为了防止把周围的元件吹飞，把风量调的小一些，温度稍高一点。很轻松就把BIOS芯片吹下来了。

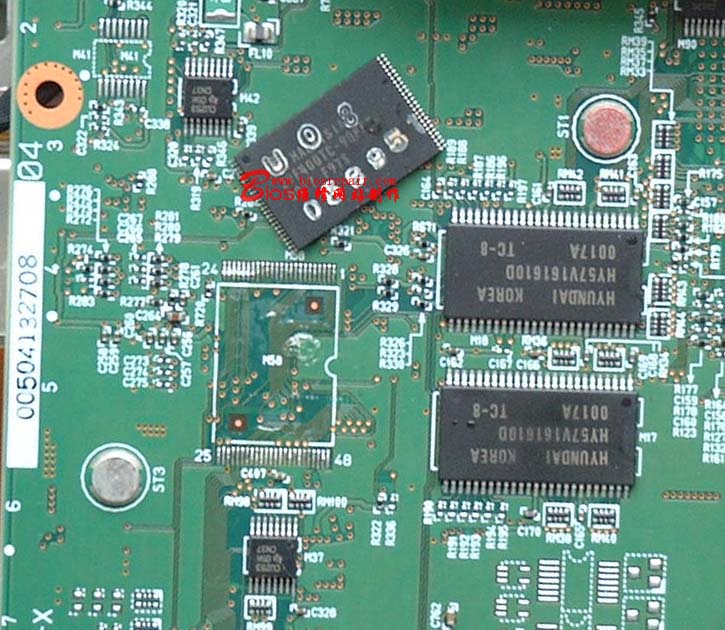

吹下来的BIOS芯片和主板

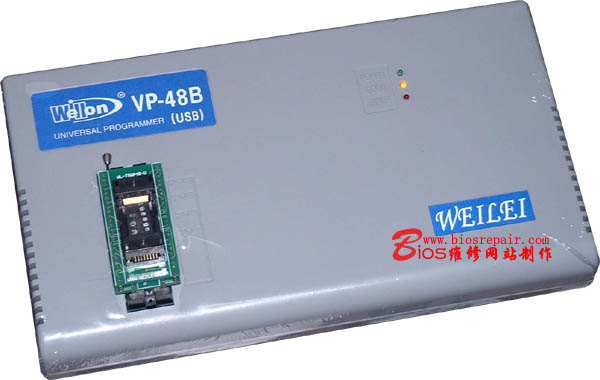

BIOS芯片要用编程器重新写过，在这里，我用的是威磊的VP-48B编程器，要使用TSOP48的适配器。

在编程器的驱动中，找到要写的BIOS芯片的型号。在这里，依次按EEPROM-AND-AM29F400T的顺序找到要写的芯片的型号，注意要选TSOP48的类型。

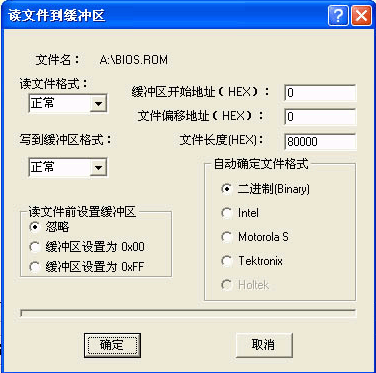

然后读入要写入的BIOS文件。这个文件，是从厂家网站下载的升级文件（可执行文件），运行后，在软盘中生成刷新程序和BIOS文件。

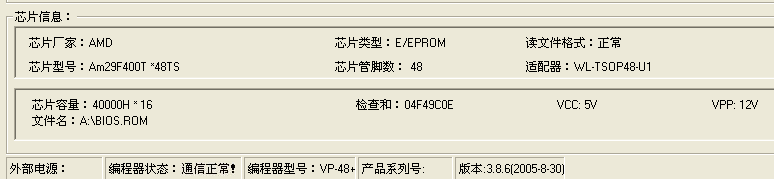

一切都选择好后，看一下编程器的状态，一切正常，按下编程按钮，编程器对芯片依次电擦除，查空，编程，校验，把芯片顺利写好。

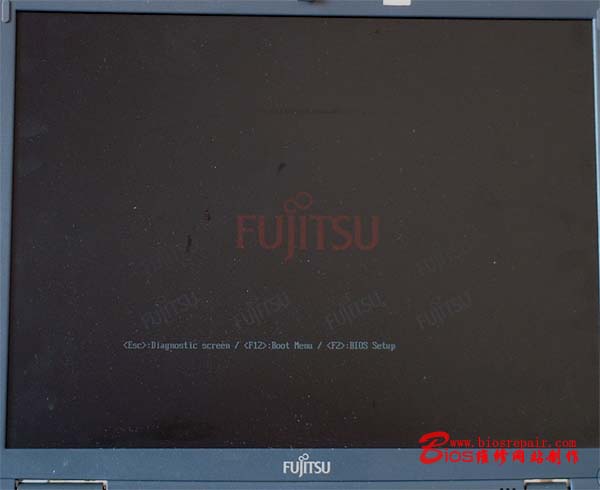

按上面相反的顺序，把芯片焊回，然后把本本复原，通电开机，一切正常。机器加电后，屏幕亮了，说明维修成功！

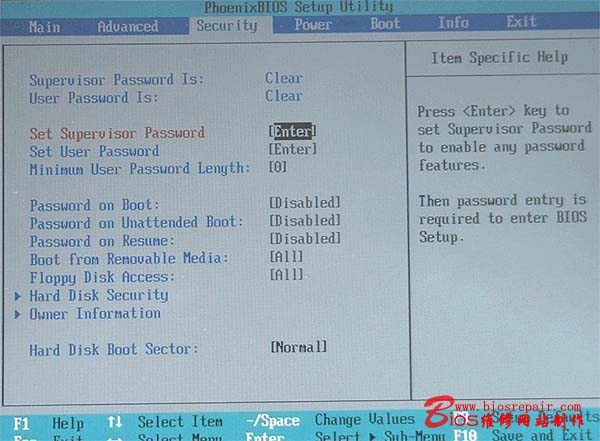

进入BIOS中看一下，这是设置用户密码的相关选项。
